| · DETALLES TÉCNICOS · |

Las puertas enrollables están diseñadas para ofrecer un funcionamiento fiable, seguro y adaptado a las necesidades de cada instalación. Su arquitectura mecánica y electrónica permite combinar robustez estructural, eficiencia operativa y altas prestaciones de seguridad en varios entornos.

En este apartado se presentan los elementos técnicos principales que definen el rendimiento de la puerta: sistemas de motorización, alimentación eléctrica, mecanismos de control, así como los dispositivos de seguridad activa y pasiva que garantizan un uso continuo y protegido.
A continuación se detallan las configuraciones disponibles y las opciones que permiten adaptar la puerta a diferentes intensidades de uso, dimensiones y requisitos normativos.

| componenTES DE UNA PUERTA |

a | Tejido, elegir el tipo de lama de nuestro catálogo.
b | Guías, elegir el tipo de guía de acero, de aluminio y anti-tormenta.
c | Motor, elegir el tipo de mecanismo eléctrico de varias marcas y el cuadro de maniobra más adecuado. En función del modelo de motor, incluye las poleas y los muelles helicoidales.
d | Eje, definir el diámetro del eje en función de las medidas y el tipo de lama.

e | Soportes, mecanismos de fijación a la pared de la obra; pueden ser fijos o móviles en función de las dimensiones de la puerta.
f | Seguridad , personalizable con candados, fotocélulas, cajas de desbloqueo, etc.
g | Complementos, elementos especiales para añadir a nuestras puertas.

A | TEjidos

Elegir el tipo de lama de nuestro catálogo; consultar los modelos aquí: Riera teixits

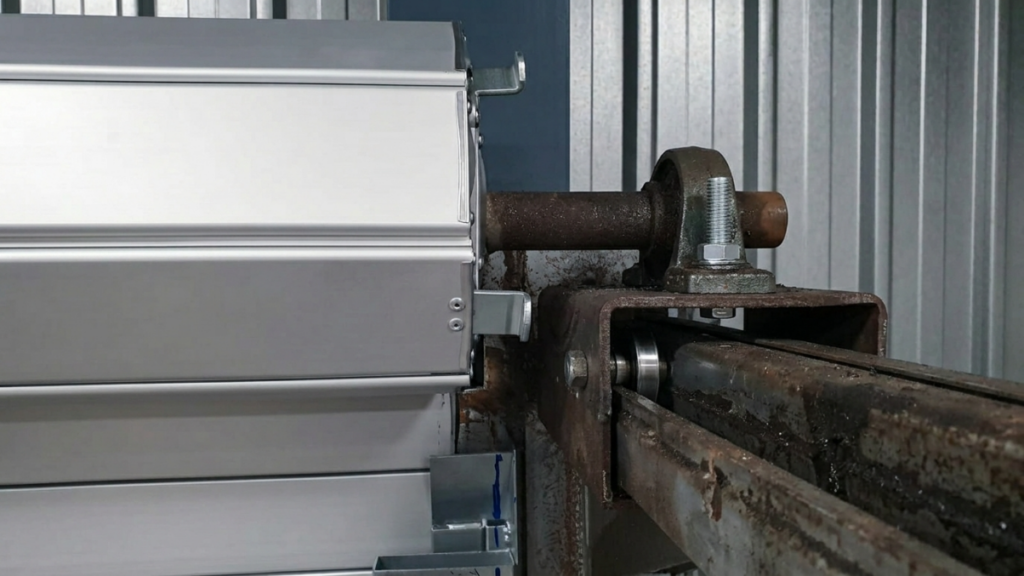

b | guíAs & terminalEs

Las guías de una puerta enrollable son perfiles laterales —normalmente de aluminio o de acero galvanizado— que aseguran el desplazamiento vertical, estable y controlado de las lamas. Su función es conducir, estabilizar y contener el panel, evitando desviaciones laterales, vibraciones y esfuerzos irregulares.
Además, las guías pueden:
· Fabricarse en diferentes materiales: aluminio extruido, acero galvanizado, acero lacado o acero inoxidable, según el uso y el nivel de exposición.
· Personalizarse en sección, grosor, tolerancias y tipo de junta, según el modelo de puerta y el nivel de estanqueidad requerido.

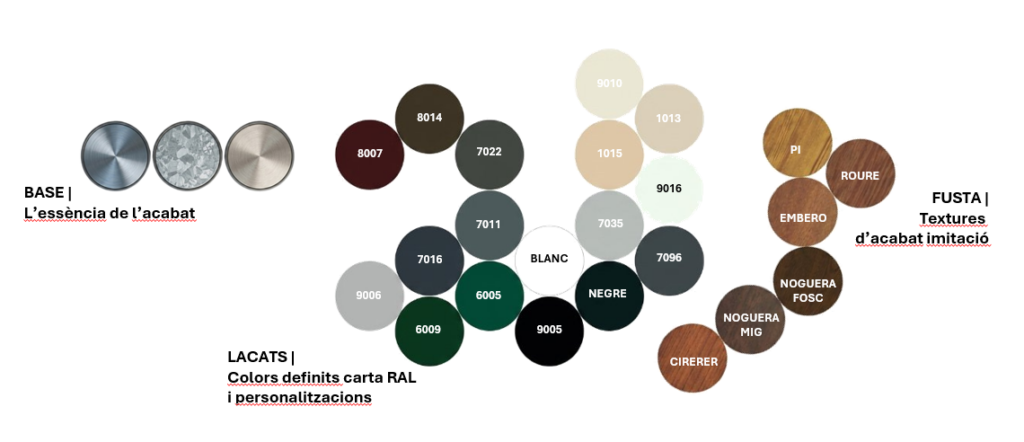

· Pintarse o lacarse en cualquier color RAL para integrarse con la fachada o con el acabado de la puerta.

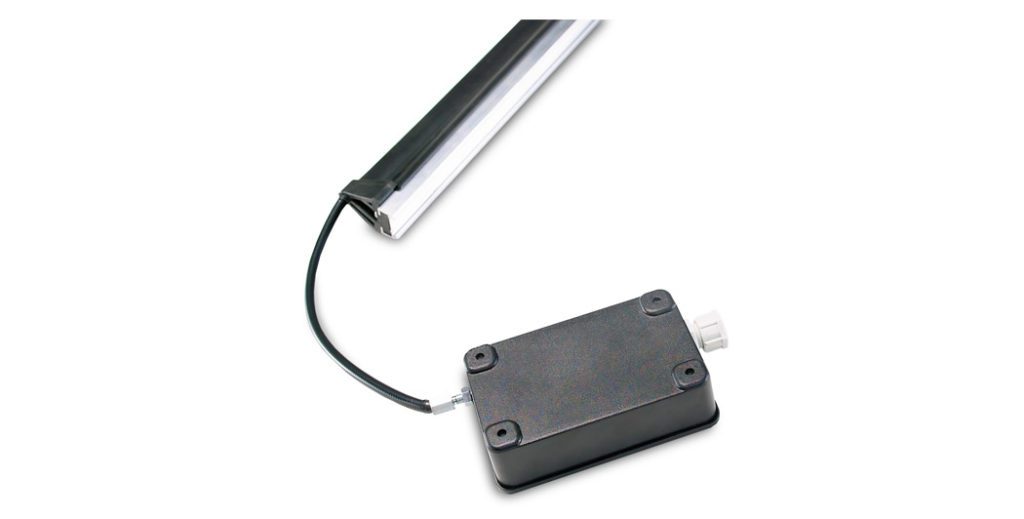

· Integrar elementos de seguridad, tales como sistemas antibloqueo, guías reforzadas, juntas anti-intrusión o perfiles preparados para sensores.

Los terminales (tapones/patines de guía) son los elementos que van al final de la lama y sirven para asegurar la entrada en la guía; algunos aumentan las propiedades de la puerta. Son unas piezas de poliamida técnica insertadas en los extremos de cada lama para garantizar un guiado preciso dentro de la guía.
Las ventajas de los terminales:
· Estabilidad del tejido: Mantiene la alineación y evita desplazamientos laterales.
· Reducción de fricción: Elimina el contacto metal-metal y reduce el ruido.
· Protección de la lama: Evita el desgaste y actúa como punto de soporte.
· Compatibilidad con guías: Funciona con guías estándar y sistemas autolock.
· Fijación segura: Encastrado a presión o con tornillo para garantizar la estabilidad.
· Durabilidad industrial: Materiales resistentes para un uso continuo.

acero | 35X25

acero | 50X25

acero | 80X25

acero | 30×25

acero | 50×25

acerO |

ALUMINIO | simple 70×33.4

ALUMINIO | reforZADA 80×76.9

ALUMINIO | doble reforZada 116.9×80

ALUMINIO | MINI BLOC

ALUMINIO | MAXI BLOC

RIE-10 | pa 6.6 nylon

ondulada | pa 6.6 nylon

Thermablock | nylon + ferro

thermablock galva | NYLON

BASIC | acerO inoxidable

SECURE | acerO inoxidable

BASIC & SECURE | acerO inoxidable

MINI BLOC | PA6.6 NYLON

MAXI BLOC | PA6.6 NYLON

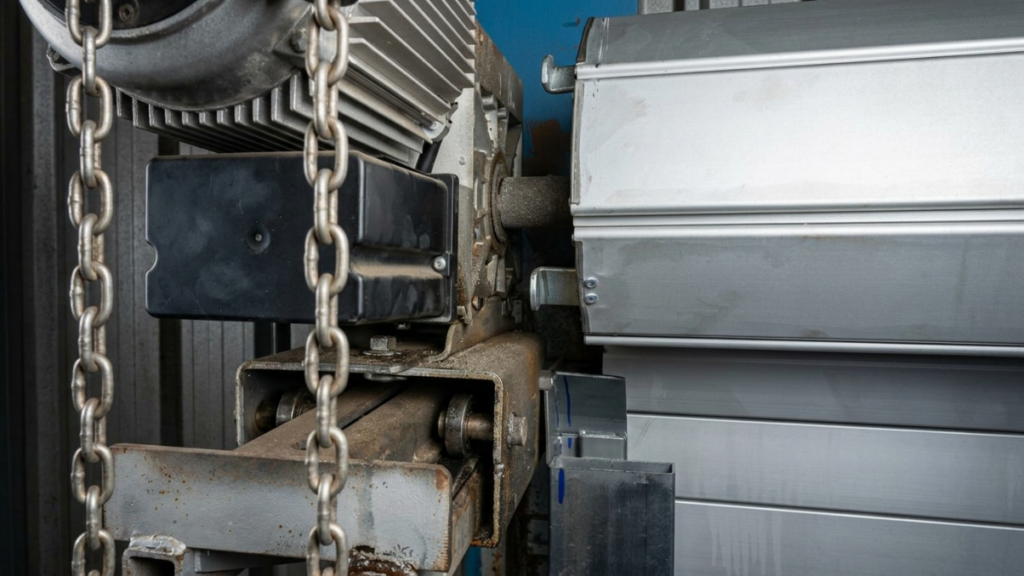

c | motorEs

Elegir el tipo de mecanismo eléctrico de varias marcas y el cuadro de maniobra más adecuado. En función del modelo de motor, incluye las poleas y los muelles helicoidales.

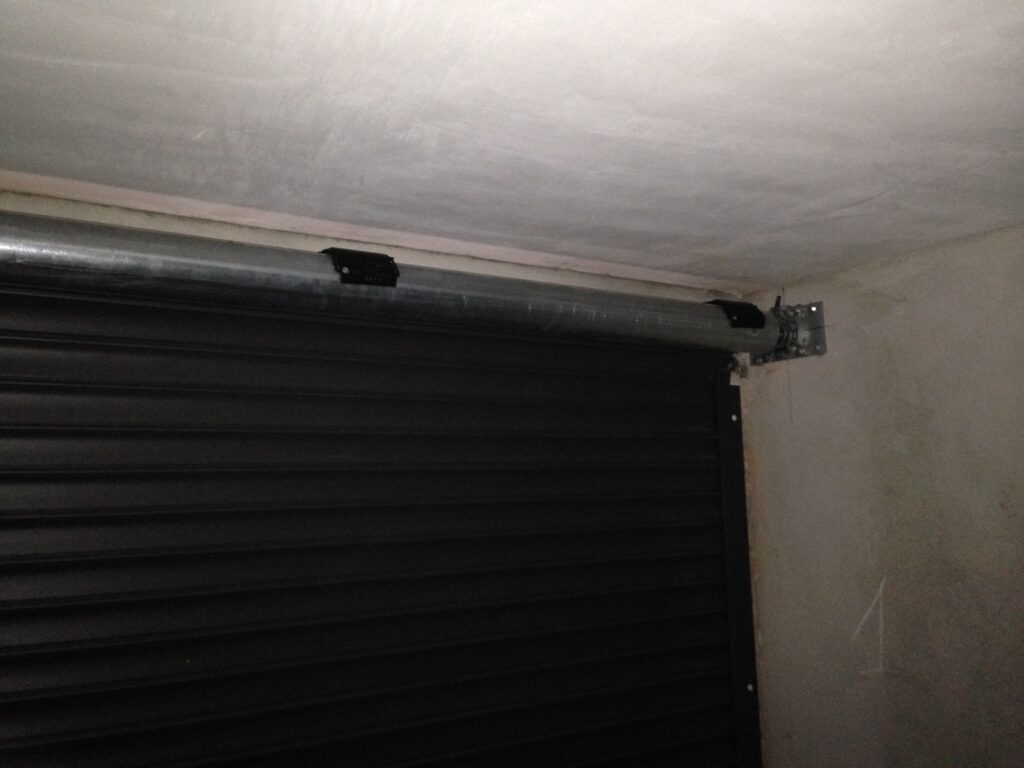

C1 | MOTOR TUBULAR

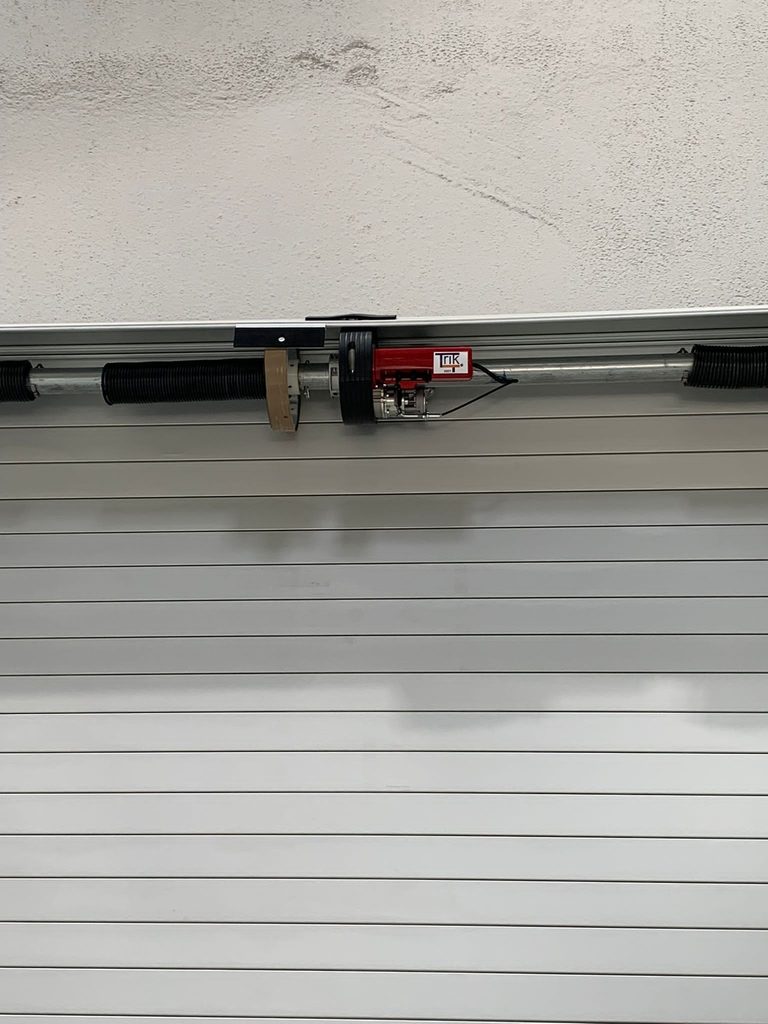

C2 | MOTOR CENTRO DE EJE

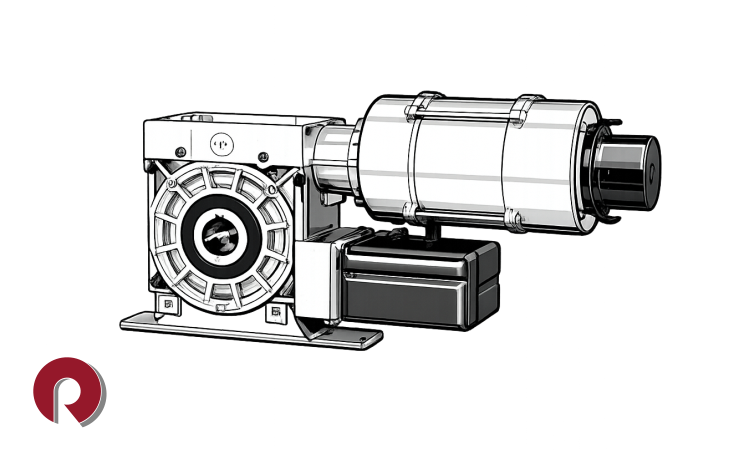

C3 | MOTOR LATERAL

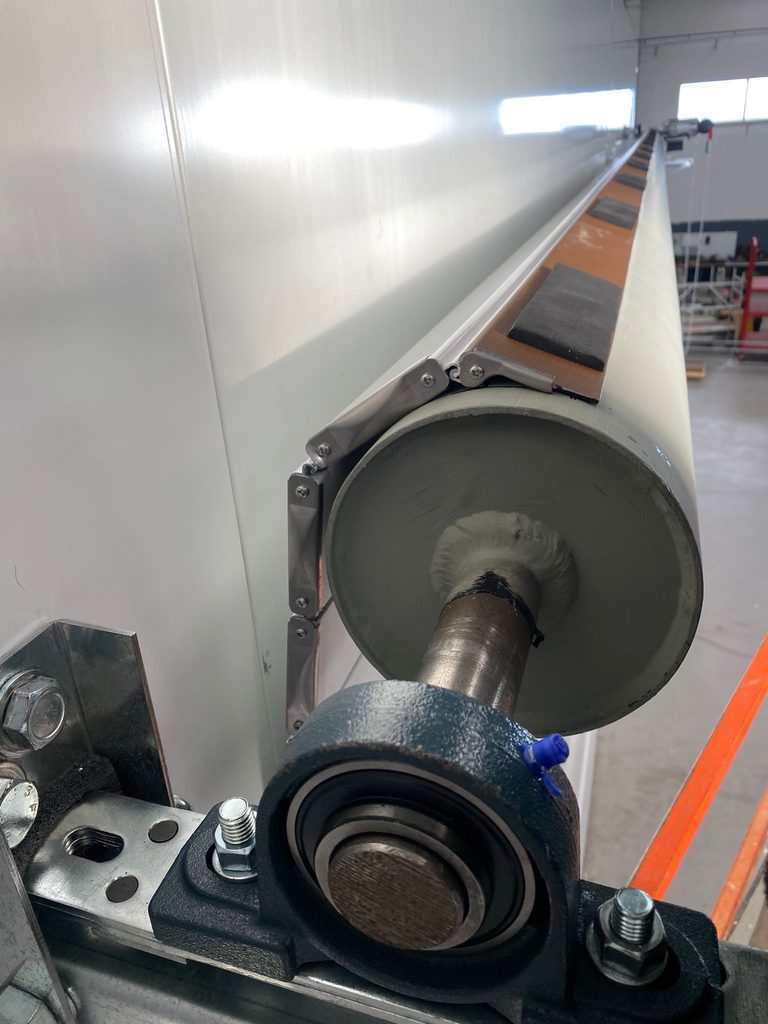

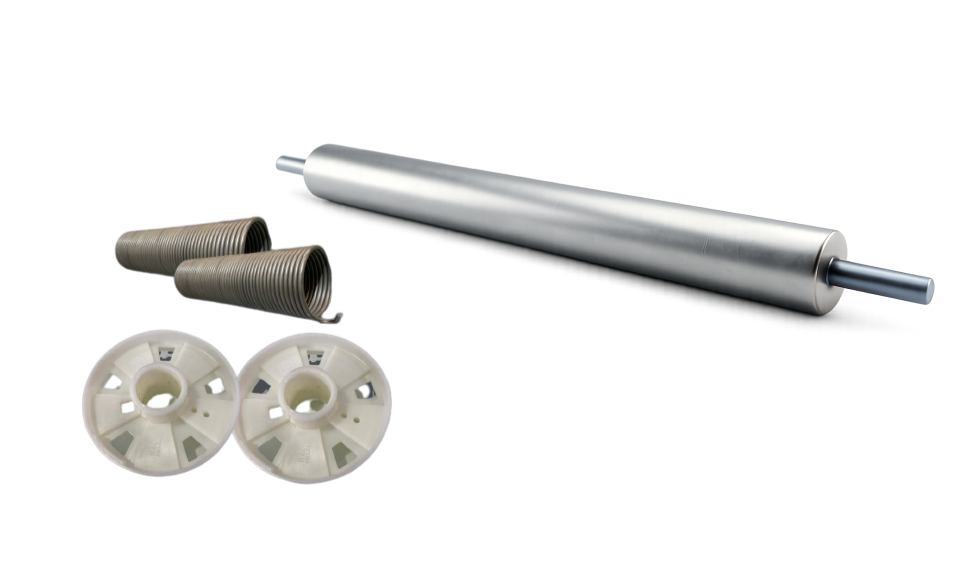

d | eJE

Nuestro departamento de producción definirá el diámetro del eje en función de las medidas y del tipo de lama.

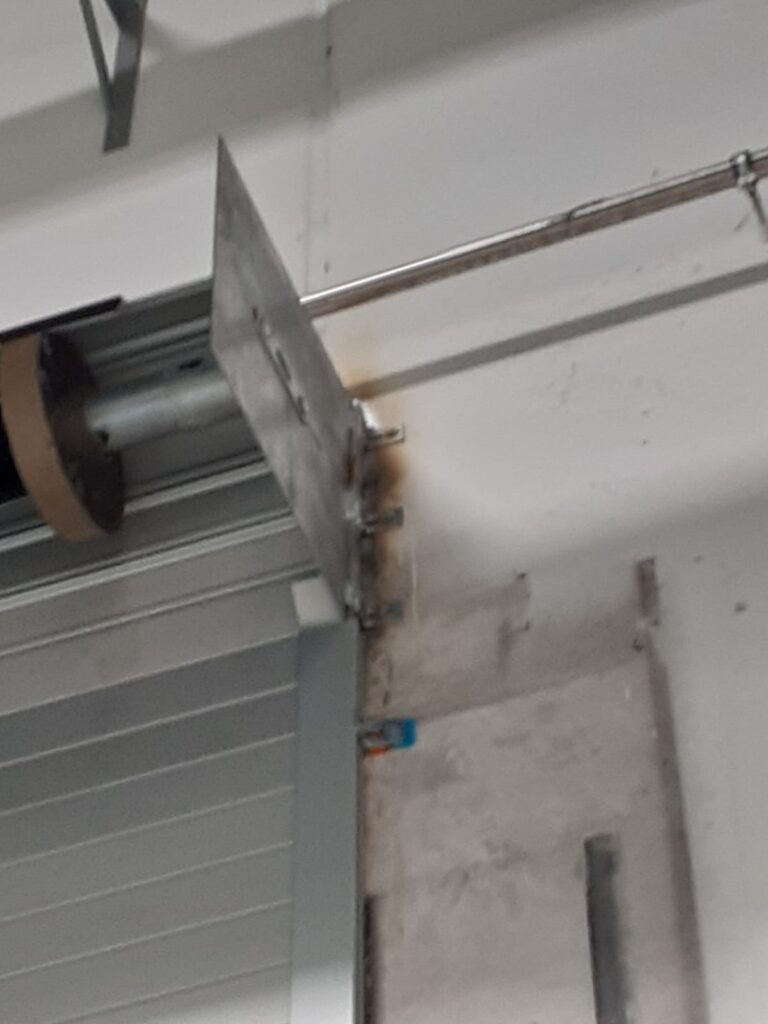

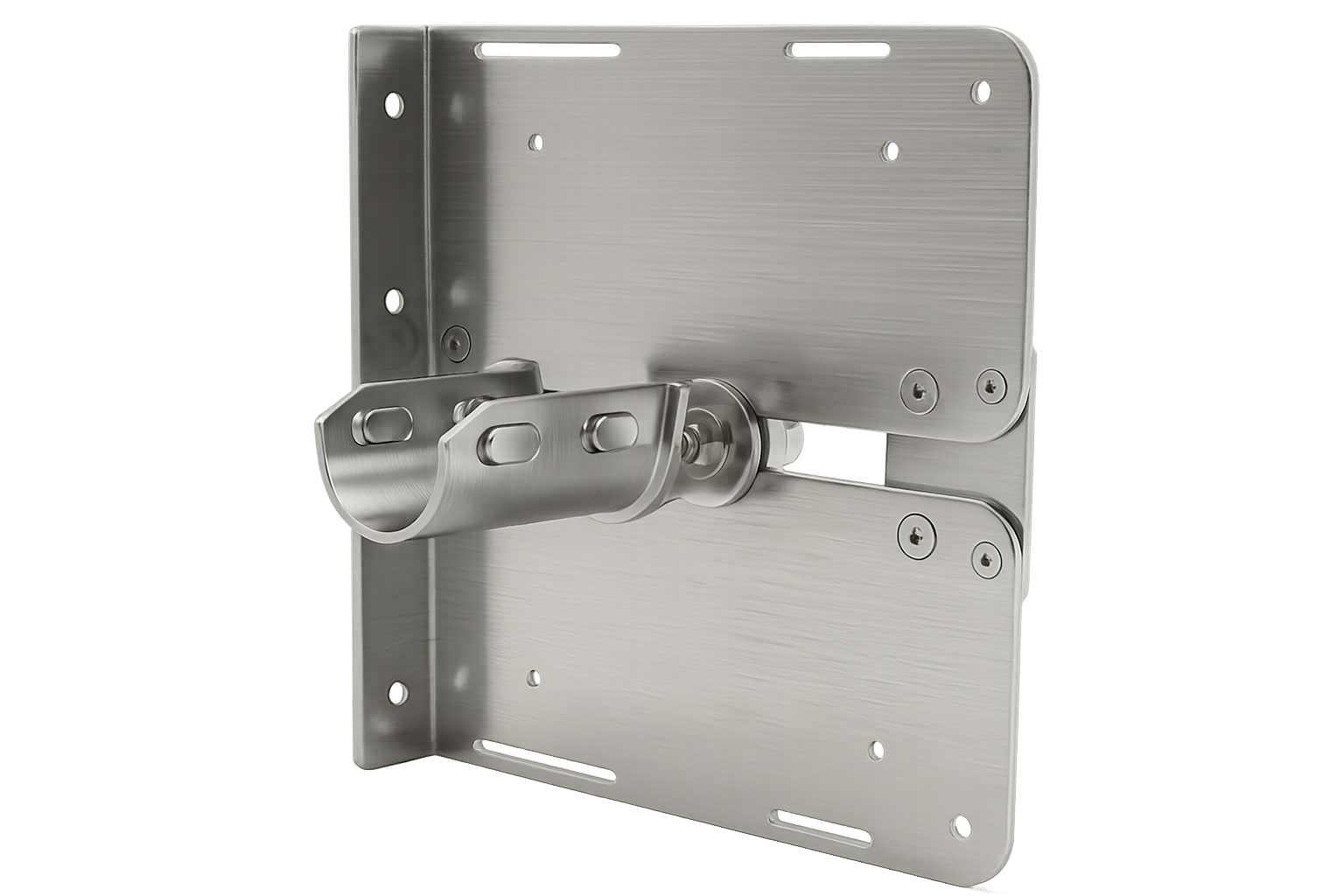

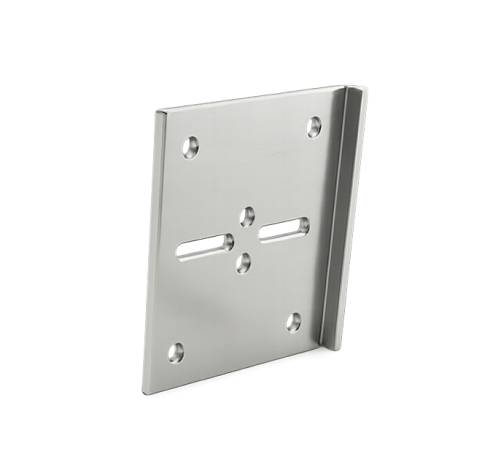

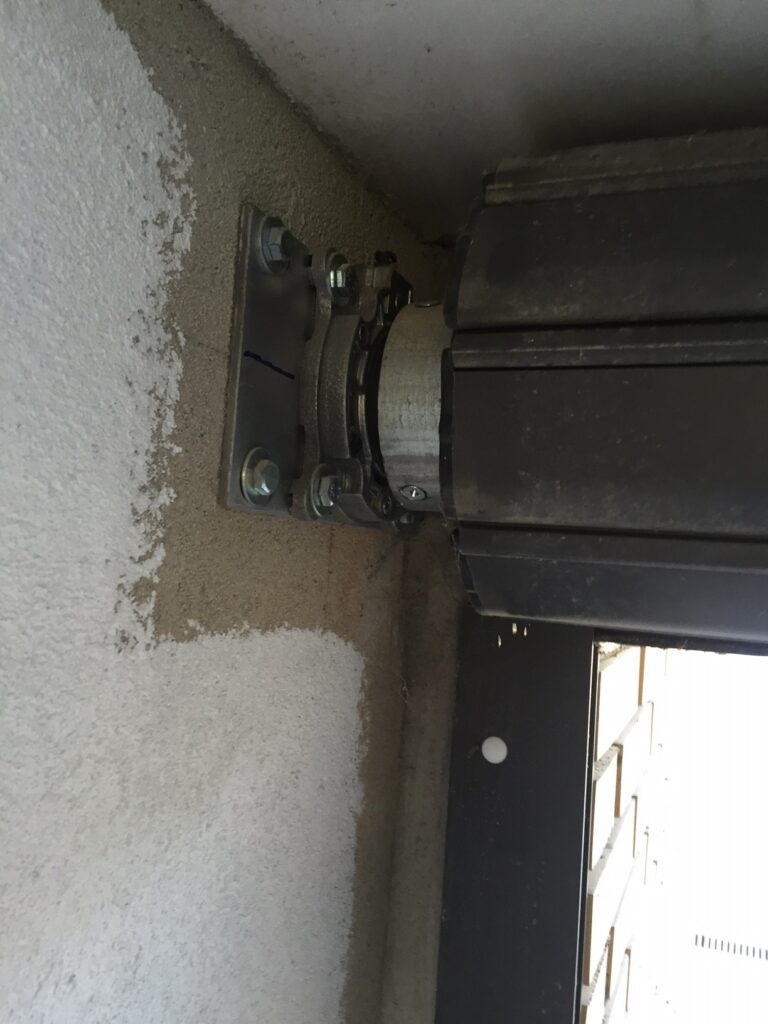

e | sOportEs

Mecanismos de fijación a la pared de la obra; pueden ser fijos o móviles en función de las dimensiones de la puerta y del tipo de motor.

f | segurIDAD

Personaliza tu puerta con candados, fotocélulas, cajas de desbloqueo, etc.

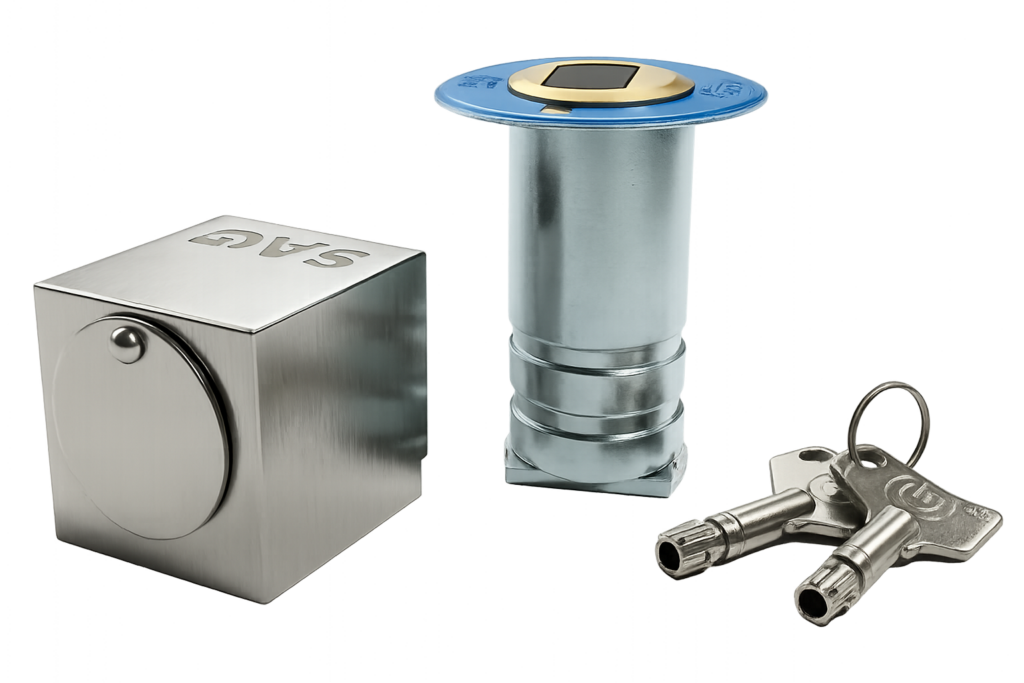

f1 | CANDADO

Las puertas pueden tener un candado de seguridad con una cerradura tipo SAG que incluye 2 llaves con una identificación única para poder hacer más llaves y proteger el establecimiento.

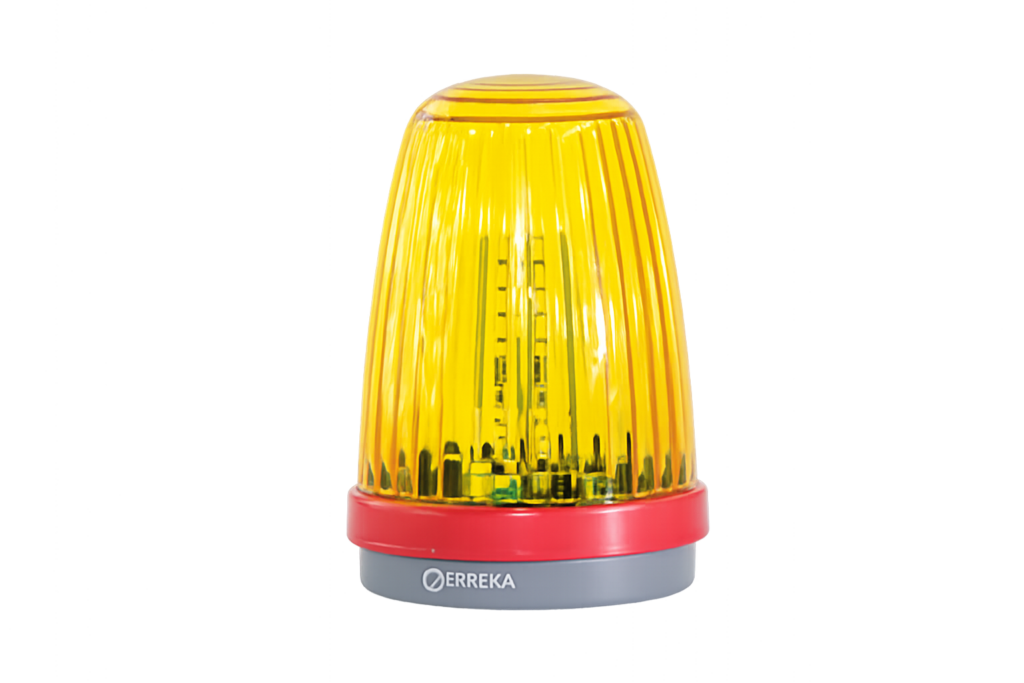

f2 | LUZ PRE-AVISO

Las puertas pueden incluir la luz de preaviso a ambos lados centelleante para puertas motorizadas, con LED blanco de bajo consumo, función de intermitencia integrada y antena 433,92 MHz. Funciona en multivoltaje, permite montaje en superficie o pared y se ofrece en carcasa blanca o amarilla.

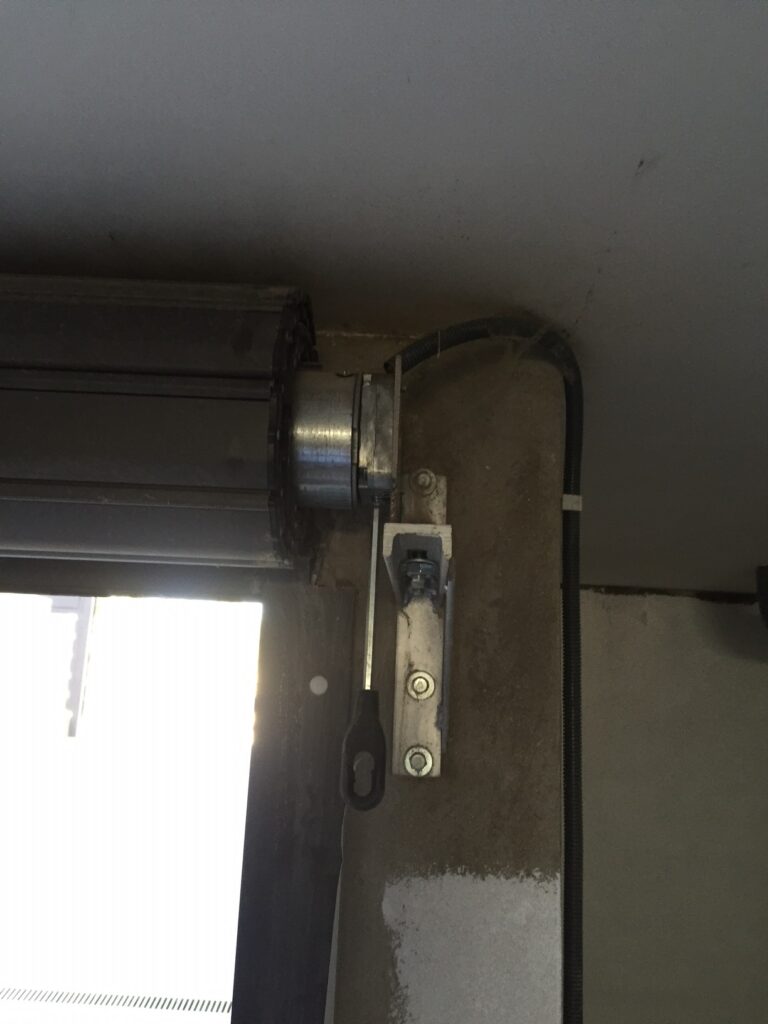

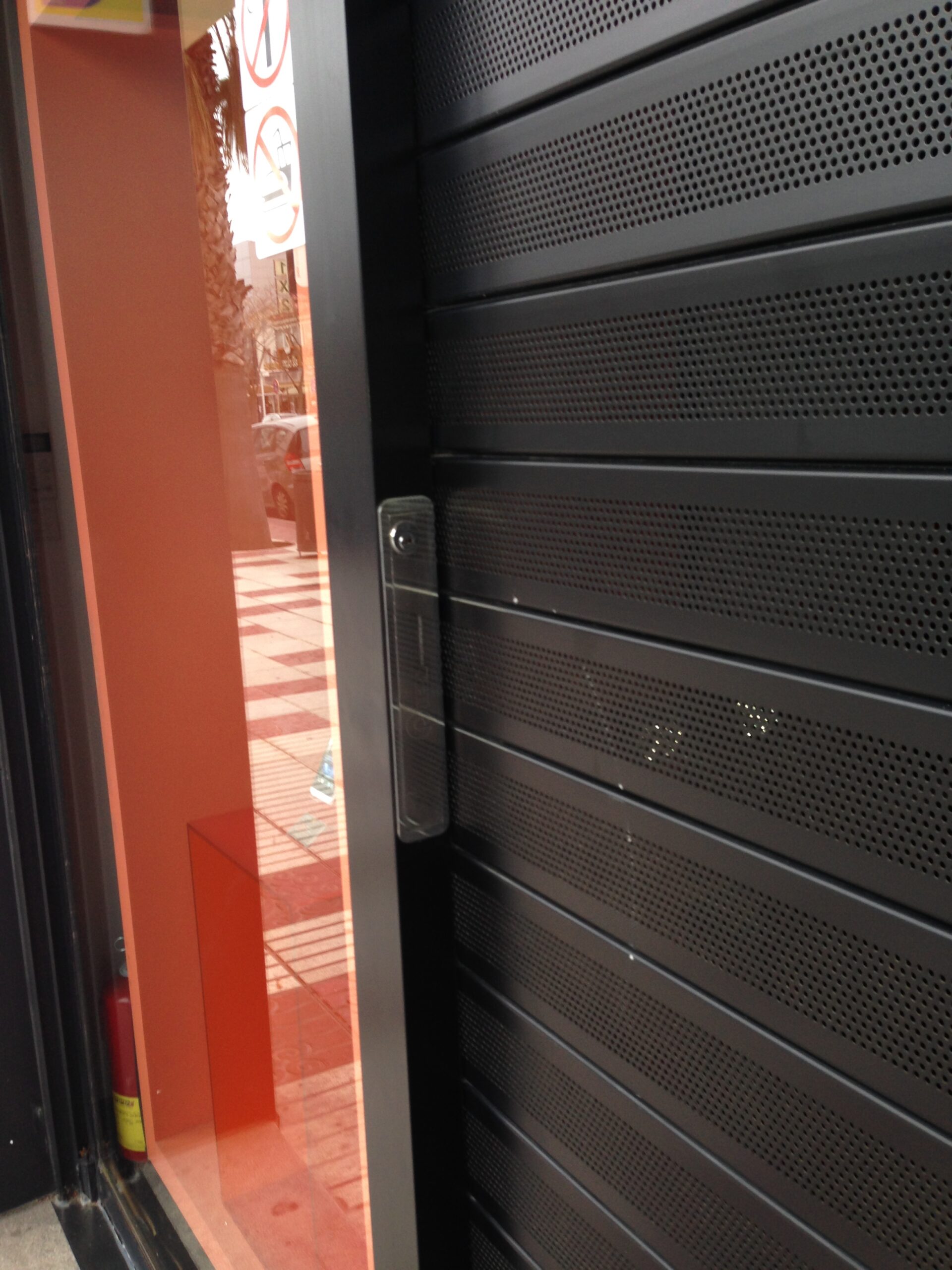

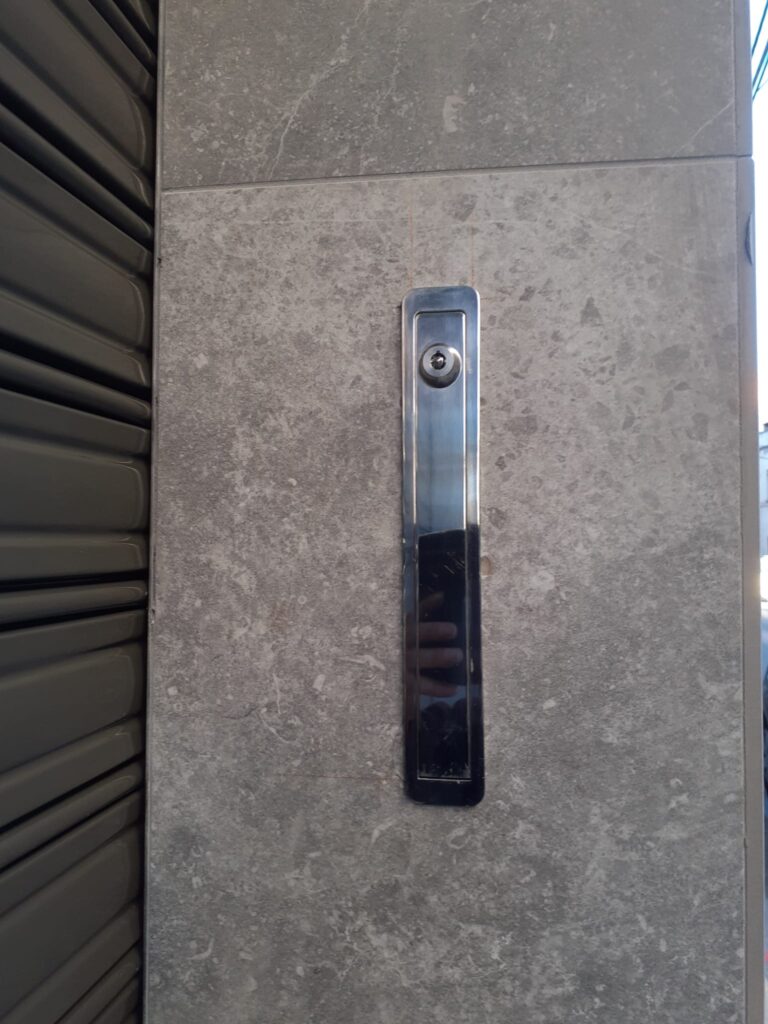

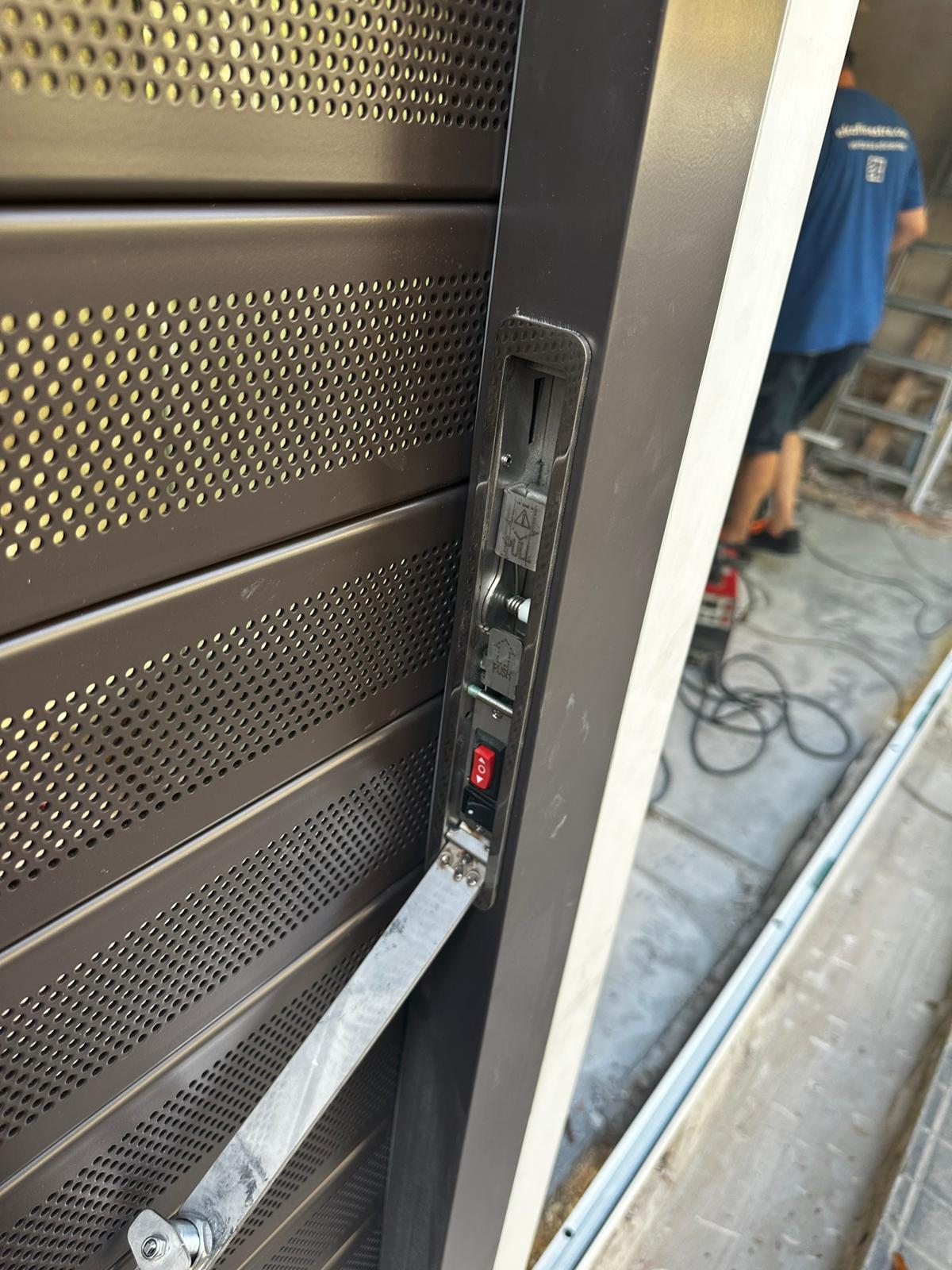

f3 | CAJA DESBLOQUEO

Podemos añadir las cajas de desbloqueo, que pueden ir integradas en la obra o bien en las guías laterales. Es necesario indicar la ubicación.

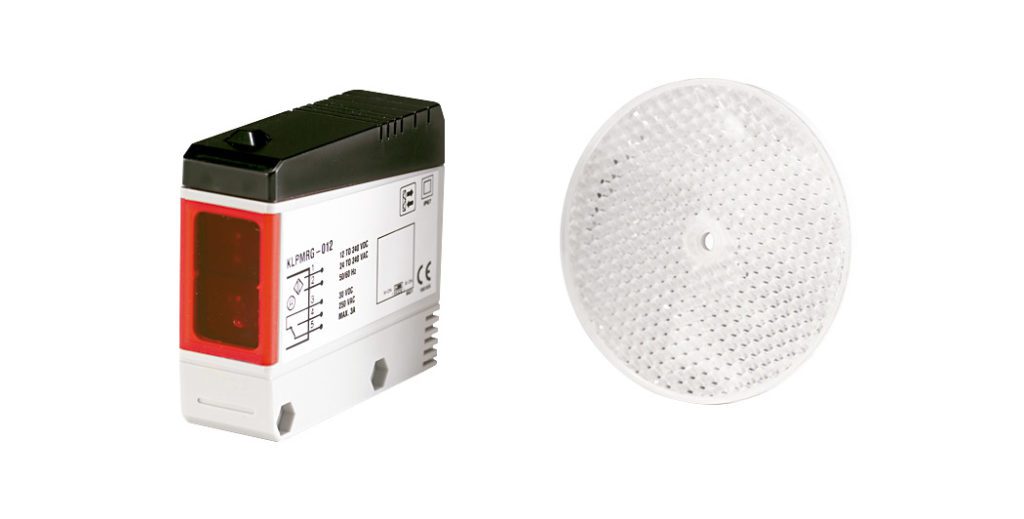

f4 | FOTOCÉLULAS

Las puertas enrollables pueden equiparse con fotocélulas o cortinas de luz que crean una barrera óptica al paso de la puerta. Cuando un objeto o persona interrumpe el haz, el sistema detiene o invierte el movimiento para garantizar un funcionamiento seguro y evitar cualquier riesgo de atrapamiento.

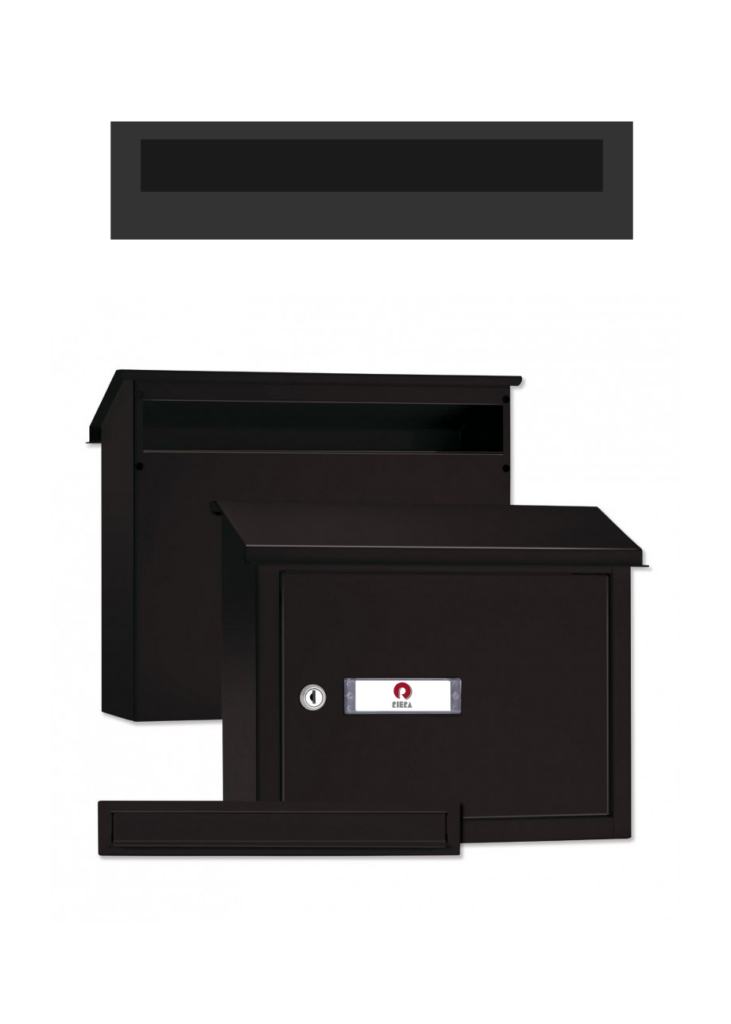

g | complementOs

Las puertas se pueden personalizar añadiendo elementos especiales; es necesario consultar con el comercial la viabilidad y el coste de cada propuesta.

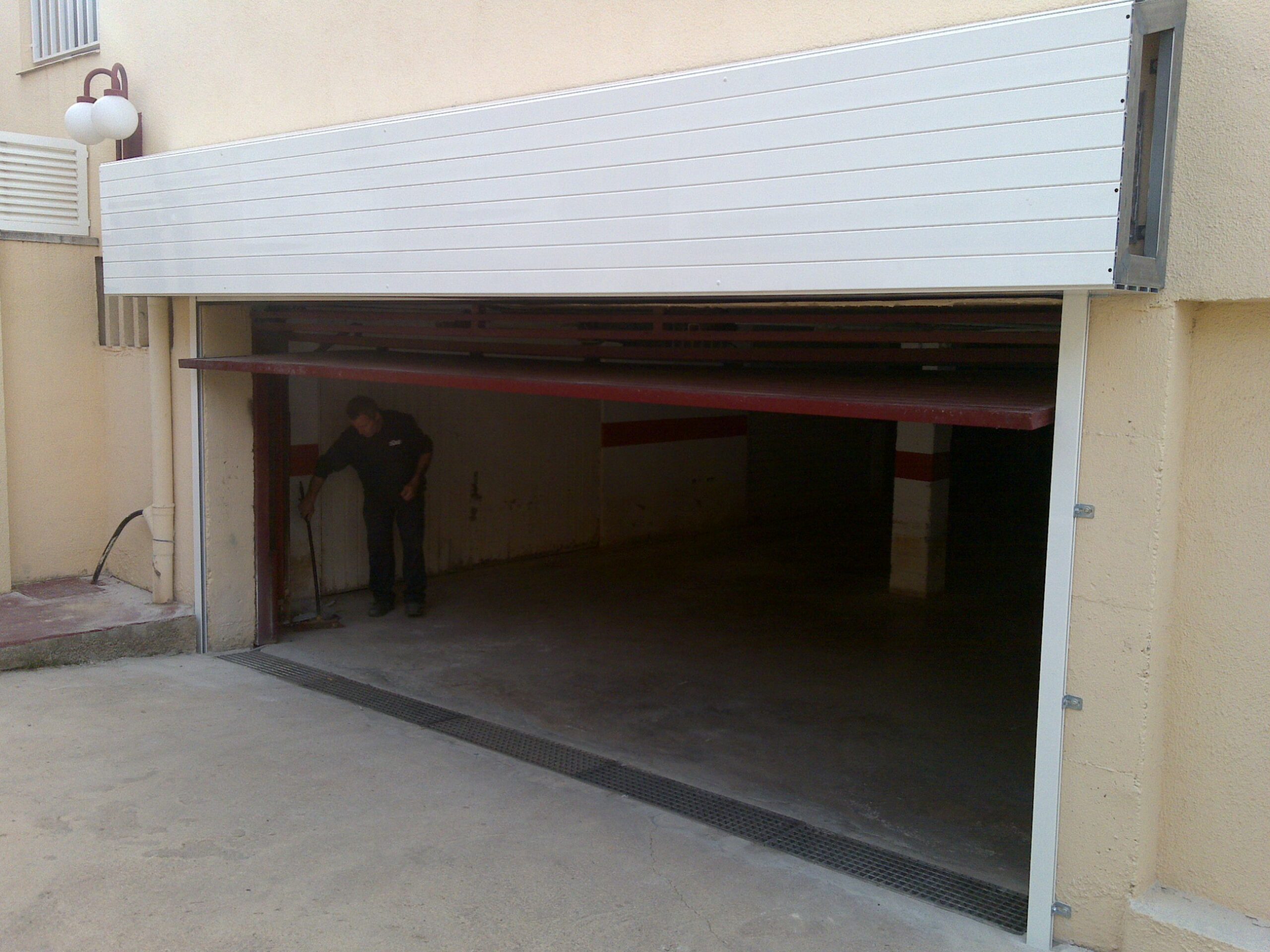

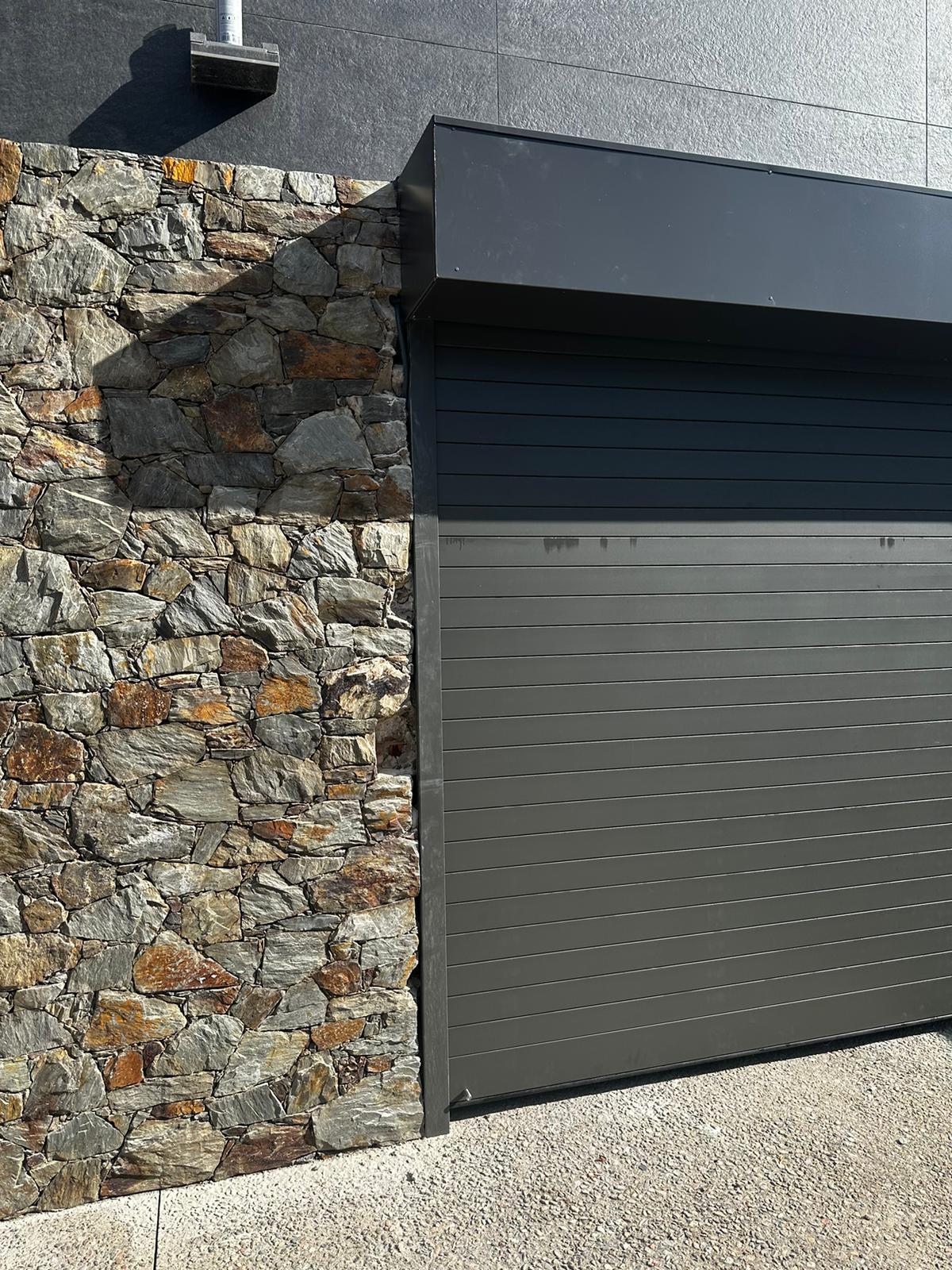

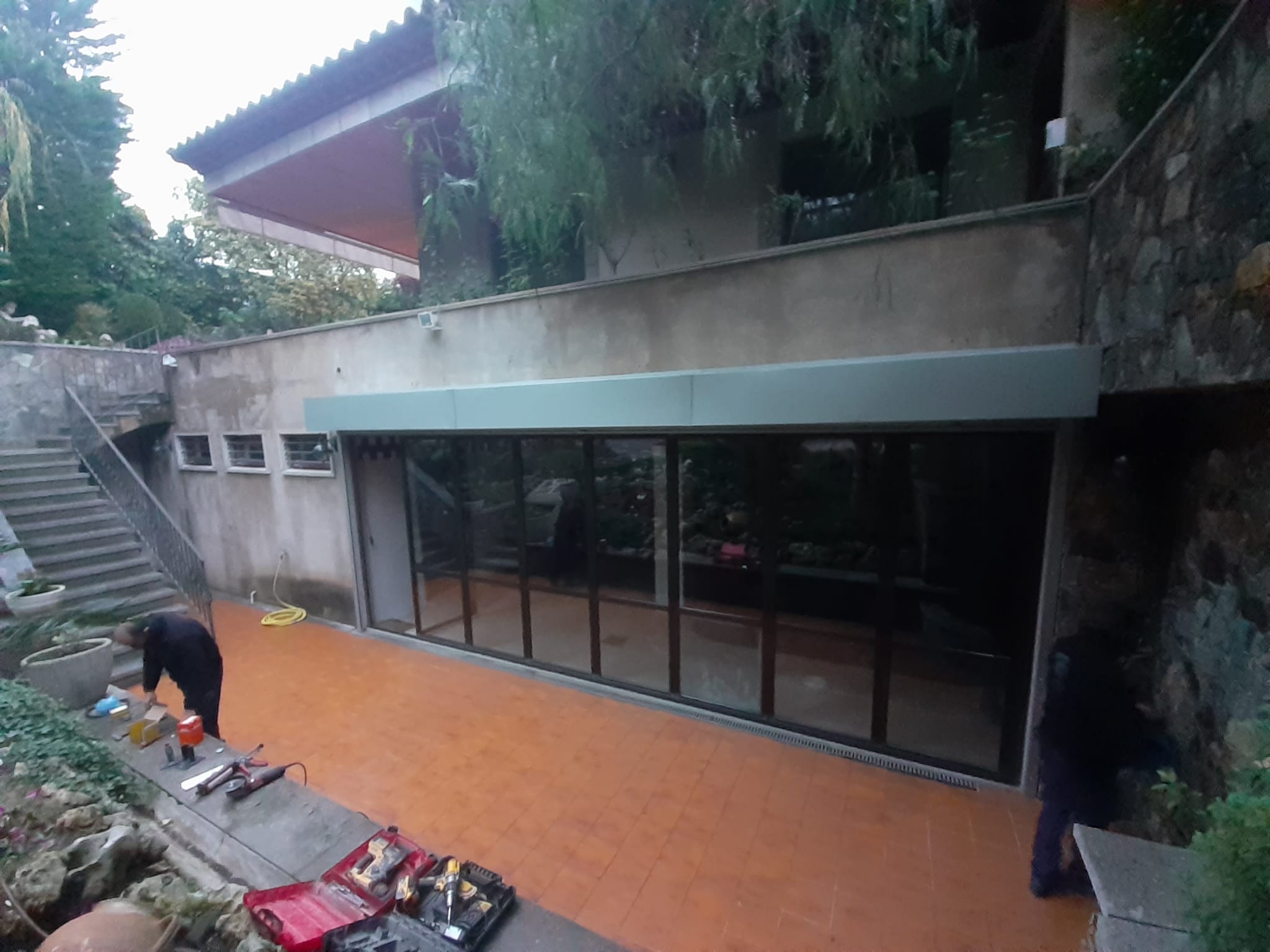

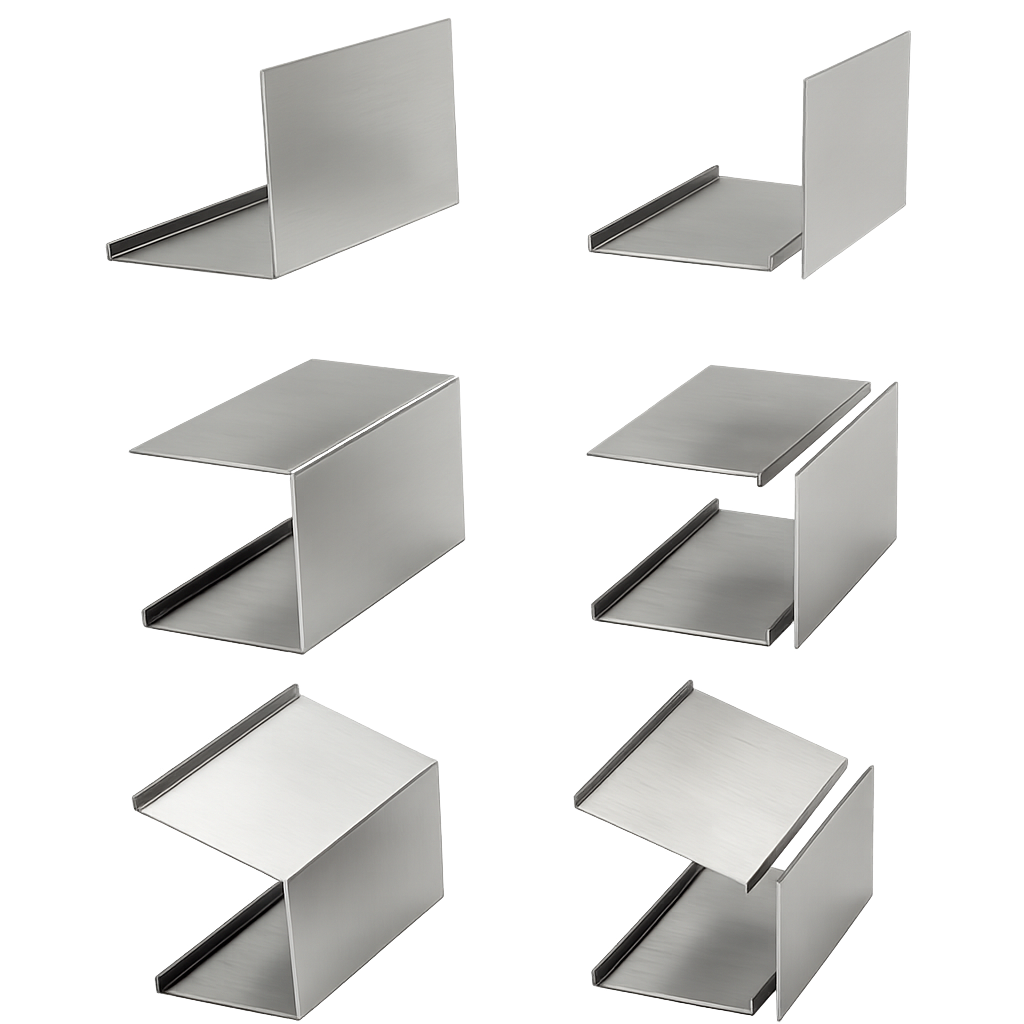

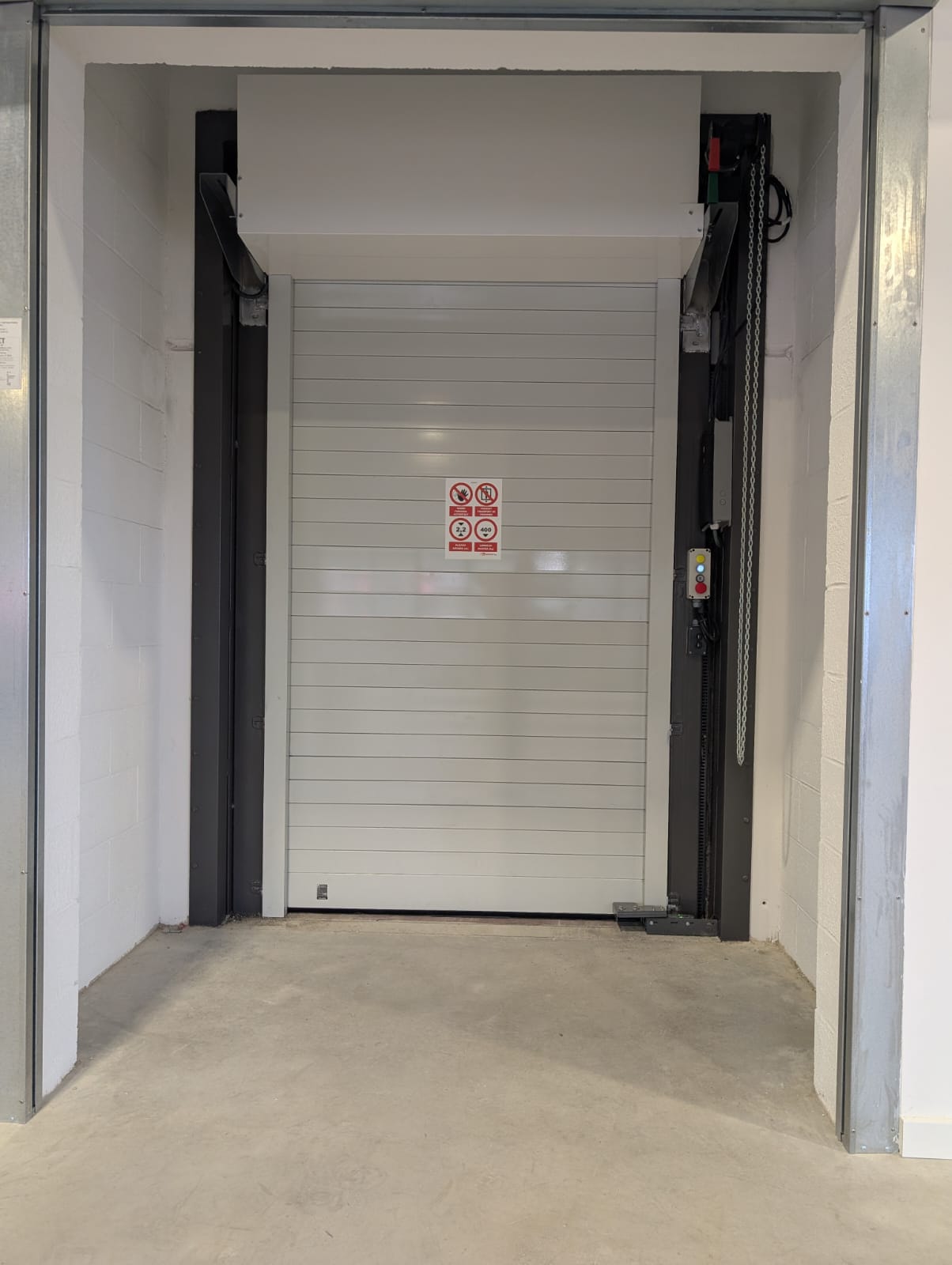

G1A | CAJONES

Podemos fabricar, bajo pedido, cajones (o cajas) para proteger los ejes, el soporte y los motores. Estos se adaptan al conjunto global de la lama con el mismo acabado o bien de forma personalizada (forma lisa o de lamas, y con diferentes acabados).
